診療活動報告：松戸おもちゃの病院

2014年6月の活動報告その2

6月に行った診療の一部をご報告致します。

診療ケース4【ラジコンカー】
「症状」
　動かない
「診断」
　ラジコンの発信装置は異常なし
　本体の電源部分は正常に電圧あり
　モーターまでの間での断線が疑われる
「治療内容」
　2箇所の断線を発見し、ハンダ付けにて結線しました
「コメント」
　動きの激しいおもちゃです
　衝撃に注意して下さい

診療ケース5【ディズニーのウォータースプレー】
「症状」
　スプレーのレバーがとれた
「診断」
　レバー基部のスイッチを入れても作動せず
　スイッチかモーター、あるいは両方の不具合と思われる
「治療内容」
　レバーを固定、モーターを交換、スイッチの接触不良は清掃と磨きで治りました
「コメント」
　水を扱うおもちゃは使わない時はよく乾燥させてください

診療ケース6【アンパンマン　メロディーマシン】
「症状」
　音が出ません
「診断」
　スピーカーは正常でしたが電池BOXからの電圧が出ませんでした
「治療内容」
　電池BOX内を清掃、各部を研磨しました
　断線もなく正常に音が出ました
「コメント」
　古い電池は汚れのもとになります
　新しい電池を入れて下さい

2014年07月10日(木)20時09分

2014年6月の活動報告その1

6月に行った診療の一部をご報告致します。

診療ケース1【自転車】
「症状」
　走らない。
　腕、足、腰ともに関節部分がゆるみ、バラバラになっている
「診断」
　駆動ベルトが切れかかっている
「治療内容」
　ベルトはムシゴムで制作しました
　腕、足、腰などバラバラになっていたところはひとつひとつ調整しながら固定しました
「コメント」
　華奢なおもちゃなので大切にして下さい

診療ケース2【タクシーのミニカー】
「症状」
　ゼンマイで走るタクシーのおもちゃ。
　ヘッドライトと車体上のランプが点灯せず、音も出ない
「診断」
　前輪の上下の動きで起動回路を作動させる構造
　そのスイッチにあたるプラスチックの部分が破損していた
「治療内容」
　破損した部分にアルミの薄い板材を加工し、車体にネジで固定
　元の部品の機能を復元させました。音も光も正常に動作回復しました
「コメント」
　おもちゃはやさしく取り扱って下さい

診療ケース3【とびだすトイレ　おとえほん】
「症状」
　時々、音が出ません
「診断」
　スピーカー単体では異常なし。電池BOXからの電圧が出ません
「治療内容」
　電池BOXの各電極が汚れていました
　各部分を清掃し、磨きを行いました
「コメント」
　音が正常に戻りました

2014年07月10日(木)19時40分

2014年6月7日　新松戸幼稚園　エコパーティ　特別診療

6月7日、新松戸幼稚園のエコパーティにて、特別診療を行いました。

大雨にもかかわらず大盛況で、受付ナースもてんてこ舞い。
診療時間が短かったせいもあり入院が多くなりました。

ドクター：8名
ナース：3名

診療件数：74件
診療品名：プラレール65％

2014年07月10日(木)12時28分

2014年5月の活動報告その2

5月に行った診療の一部をご報告致します。

診療ケース4【救急車】
「症状」
　サイレンが鳴りません
「診断」
　スピーカーの不良か断線か
「治療内容」
　スピーカーは正常でしたが、配線の一部が切れていました
　配線を交換し、ハンダ付けしました
「コメント」
　救急出動OKです

診療ケース5【リモコンきかんしゃトーマス】
「症状」
　動かない
「診断」
　リモコンは赤外線形式のものなので、ケータイのカメラで見ても
　光が発せられていないことを確認
　本体は異常なし
「治療内容」
　リモコンの方の電池の頭が電極まで届いていませんでした
　そのため、電源供給が原因でした
　ハンダで電極のプラス側をふくらませて電池に届くようにしました
「コメント」
　楽しく遊んでください

診療ケース6【ふくろうのぬいぐるみ】
「症状」
　足と体が離れてしまった
　右翼が動かない
「診断」
　右翼の動きは内部のモーターと関節の連結不良か
　足と体は離れて配線の一部が断線していました
「治療内容」
　配線は断線箇所を見つけハンダ付けにて接合
　右翼動きは関節の調整で完了
　体と足は強力な接着剤と補強で固定しました
「コメント」
　乱暴に扱ってはいけません。カワイソウです

2014年06月20日(金)11時26分

2014年5月の活動報告その1

5月に行った診療の一部をご報告致します。

診療ケース1【子犬のぬいぐるみ】
「症状」
　モーター音はするが動かない
「診断」
　モーターと手足の関節部分の破損かあるいははずれか
「治療内容」
　破損はなく、関節部分のはずれでした
　ネジで固定し、完了です
「コメント」
　元気に動きが復活しました

診療ケース2【にぎやかドライブ】
「症状」
　山道のベルトが動いたり止まったりする
「診断」
　モーター音も同時に止まるので、電気関係の接触不良と思われる
「治療内容」
　接触不良が電池BOX内にありました
　電極の汚れと破損のため、2箇所で交換しました
「コメント」
　電池BOXの汚れ、液漏れは、長時間遊ばない時は電池を外すことで防げます

診療ケース3【リモコン子犬のぬいぐるみ】
「症状」
　動きは正常ですが鳴き声が出ません
「診断」
　スピーカーの不良か配線の断線か
「治療内容」
　配線に異常なしでスピーカーが原因と判明、交換しました
「コメント」
　元気に鳴いて動き出しました

2014年06月20日(金)05時27分

2014年4月の活動報告その2

4月に行った診療の一部をご報告致します。

診療ケース4【アンパンマン知育おもちゃ】
「症状」
　白い鍵盤の真ん中を押しても音が出ない
「診断」
　接触の不良か
「治療内容」
　接点スイッチが腐食していました
　清掃とハンダ付けしなおしました
「コメント」
　ジュースなどはこぼさないでください

診療ケース5【ミッキーマウス　キーボード】
「症状」
　げんこつレバーを下げても音が出ない
「診断」
　キーボードや他のボタンは正常でした
　配線か内部スイッチによる不具合の様子
「治療内容」
　げんこつレバー部分の内部スイッチの接触不良が原因でした
　スイッチ両端子の位置調整と清掃を行いました
「コメント」
　レバーは優しく動かしてください

診療ケース6【ぬいぐるみ　プードル犬】
「症状」
　スイッチを入れても動かない
「診断」
　電池BOXから電流が流れていません
「治療内容」
　電池BOX内の電極が変形していて電池が触れていませんでした
　電極の変形を修正致しました
「コメント」
　電池の出し入れは丁寧に行なってください

2014年05月10日(土)19時44分

2014年4月の活動報告その1

4月に行った診療の一部をご報告致します。

診療ケース1【ラジコンカー】
「症状」
　動かない
「診断」
　リモコンから信号は出ている
　LEDが点灯しているので電源はOK
「治療内容」
　車両部の受信回路が悪いと見当をつけて調べたところ
　受信用の高周波トランジスタの足1本がハンダ付け不良だということがわかり
　ハンダ付けをやり直しました
「コメント」
　面白い走りです！動画で見たいくらい！

診療ケース2【プーさんの音楽隊】
「症状」
　5体の真ん中のプーさんの右手の動きと蓋の開閉の反応がにぶい
「診断」
　接触不良か
「治療内容」
　5体のうちのプーさんのおしりにある電極板の汚れを取り除きました
　蓋の開閉は電池の容量不足でした
「コメント」
　音楽隊が揃って元気に復活しました

診療ケース3【カラオケブック】
「症状」
　マイクを紛失しました
「診断」
　マイクを作成します
「治療内容」
　プラスチックパイプとおもちゃ用小型マイクフォンでマイクを作成しました
　他にストップスイッチ分解清掃と本の部分も接着補修しました
「コメント」
　カラオケで楽しく遊べますね！

2014年05月10日(土)16時44分

六実桜まつり　イベント参加のご報告

六実六高台分院桜まつりイベント参加、例年は射的コーナーや、プラレール走行、
でしたが今年は、何と手作りクレーン・ゲームを製作して参加しました。(4/6)

ゲーセンのクレーンバケットの爪は景品を取り難くするため、プラ爪ですが
アルミ板を切抜き、お子様でも取りやすくしました。(ゲット率70%)残念賞付
人気の行列のできるイベントとなり、(一回50円)景品も無くなり早々と
午後1時過ぎ早仕舞いとなりました。(Dr河野・井上)

下記は写真のコメントです。左から順番です。

左：行列の出来る、人気ゲームコーナーとなりました。

中：本郷谷松戸市長も来場、ビンク熊をゲット!(笑)

右：満開の桜の下、大盛況のクレーン・ゲームコーナー

2014年04月14日(月)19時17分

2014年3月の活動報告その2

3月に行った診療の一部をご報告致します。

診療ケース4【くるくるピエロリング】
「症状」
　ネジを巻いてもピエロが動かなくなった
「診断」
　ネジが切れたか？内部のギアが割れたか？
「治療内容」
　ネジと内部ギアの噛み合わせの不良でしたので、正常な位置に固定しました
「コメント」
　ピエロが軽快に走りだしました

診療ケース5【レーザーコントロール車カーズグレー】
「症状」
　右まわりが出来ない
「診断」
　前後進、左まわりが正常、内部ギアの一部が不良か？
「治療内容」
　右まわり部分のギアが割れてましたので新しいギアと交換しました
「コメント」
　走りが戻りました

診療ケース6【ラジコンフェラーリ】
「症状」
　走らなくなった
「診断」
　リモコンの発信機は正常、左右のハンドルも正常
　駆動モーターが不良で前後進が動いたり動かなかったりで不安定
「治療内容」
　モーターへの配線の一部が接触不良で付いたり離れたり
　ハンダ付けなおしで正常に戻りました
「コメント」
　早速レースに戻れます

2014年04月11日(金)16時30分

2014年3月の活動報告その1

3月に行った診療の一部をご報告致します。

診療ケース1【ピンクのハチ】
「症状」
　頭と足についた取っ手を引っ張ると音がなるのが鳴らなくなった
「診断」
　電池切れか
「治療内容」
　ぬいぐるみの縫いこんだ内に電池が入っていて、電池の容量が完全に「0」だった
　新しい電池と交換となりました
「コメント」
　電池を交換するには縫い目をその時々にほどくしかないです。
　ファスナーかマジックテープにしたらどうかな？

診療ケース2【ミッキーマウスのレジスター】
「症状」
　レジにカードをかざしても音声に反応がない
　ほかの音声やテンキーのボタン、数字の映像は正常
「診断」
　レジのテーブルとテンキーの間を赤外線が通っていて、
　カードをかざしてそれをさえぎると反応するのが正常ですが、反応なし
　赤外線が通っていない？
「治療内容」
　レジのテーブル内の発信部のランプが切れていました
　正常なランプと交換しました
「コメント」
　赤外線ランプはどの家にもあるテレビ、ミニコンポのリモコンなどに使われています

診療ケース3【はめ絵パズル】
「症状」
　音が出ない
「診断」
　スピーカーかな？配線が切れたかな？
「治療内容」
　内部の配線が一本切れていましたので、ハンダ付けで接続しました
「コメント」
　音声が復活しました

2014年04月11日(金)16時19分

2014年2月の活動報告その2

2月に行った診療の一部をご報告致します。

診療ケース4【白バイ（警察バイク）】
「症状」
　音が出ません
「診断」
　スピーカーの不具合か。配線の断線か
「治療内容」
　スピーカーを交換しただけでOKでした
「コメント」
　パトロール出動します

診療ケース5【チャギントン（赤）】
「症状」
　音が出ません
「診断」
　スピーカーの不具合か
「治療内容」
　電池BOX内の電極と電池の接触不良でした
　電極の両端の曲がり具合を調整しました
「コメント」
　音声が出ました

診療ケース6【アンパンマン　ぴょんぴょん】
「症状」
　ねじを巻いても音だけで動きません
「診断」
　クランク棒とギヤの合わせ不良か
「治療内容」
　クランク棒が外れていましたので、元に戻して固定しました
「コメント」
　元気にぴょんぴょん　よかった！よかった！

2014年03月04日(火)04時08分

2014年2月の活動報告その1

2月に行った診療の一部をご報告致します。

診療ケース1【ピカットおしゃべり】
「症状」
　”おしゃべり”しません
「診断」
　スピーカーの不具合か
「治療内容」
　スピーカーは異常なし
　電池BOXの電極部分が電池の液漏れで断線していました
　電極部分・配線を取り替えました　
「コメント」
　元気なおしゃべりが復活しました

診療ケース2【ドライブマシン】
「症状」
　ハンドル、レバー、スイッチ他の動きがスムーズに操作できません
「診断」
　内部の電気関係の不具合か
「治療内容」
　年数の経過や汚れ、ゴミなどで各部の摩擦が増えていました
　内部の清掃と各部への油さしで完了です
「コメント」
　動きが軽くなりました

診療ケース3【プラレールきかんしゃ　ジェームス】
「症状」
　動かない
「診断」
　機関車と電池BOXをつなぐ連結部分の配線が切れている
「治療内容」
　両方の車を分解してプラスとマイナスの配線を新品に取り替えました
「コメント」
　動きが復活しました

2014年03月04日(火)03時57分

2014年2月23日（日）　子育てフェスティバルでの特別診療のご報告

去る2月23日に、ふれあい22にて子育てフェスティバルが開催され、
松戸おもちゃの病院も特別診療として、診療所を開設致しました。

ドクター12名　ナース2名
診療件数33件（トーマスほか電車系：13件　当日完治：18件）

2014年03月04日(火)03時34分

2014年1月の活動報告その2

1月に行った診療の一部をご報告致します。

診療ケース4【電動ミニバイク】
「症状」
　動かない
「診断」
　モーターのギアが欠けたか、電池がダメか
「治療内容」
　バッテリーが充電しても電圧が上がらずで新品に交換
　さらにタイミングベルトの山がところどころ欠けて破損しており交換しました
「コメント」
　タイミングベルトにはベルトの長さ、幅、山の形状などで種類も多く、
　ぴったり適合するものを探すのに大変でした

診療ケース5【音の出る絵本（どうぶつ）】
「症状」
　音声が出ない
「診断」
　スピーカーの異常か、電池部分の不具合か
「治療内容」
　スピーカー個体での異常なし
　ボタン電池の収納されている電極が変形しており、正常な形へ補修しました
「コメント」
　ボタン電池の交換の際は無理に押し込まないで下さい

診療ケース6【おやすみベビーミニー】
「症状」
　音が出ない
「診断」
　スピーカーか電池BOXの電極の不具合か
「治療内容」
　電池の液漏れによる配線の断線でした
　電極を磨き、配線を繋ぎ直しました
「コメント」
　遊ばないときはスイッチを確実にOFFにして下さい

2014年02月07日(金)12時46分

2014年1月の活動報告その1

1月に行った診療の一部をご報告致します。

診療ケース1【ブリキの三輪車】
「症状」
　1.子供の後ろにあるカネタタキのカサが外れた
　2.前の車輪が傾いていた
「診断」
　1.硬いカサ支持金具が欠け、柔らかい穴を大きくして外れた
　2.無理な力で車輪の側板が変形した
「治療内容」
　1.カサ支持金具を細長く削って座金を挟んでハンダ付けしカサが外れないようにした
　2.車輪側板の変形部を修正し、車輪の位置を元に戻した
「コメント」
　押し付けたりして車輪に無理な力をかけないようにして下さい

診療ケース2【アンパンマンお散歩ハンドル】
「症状」
　音が出ない
「診断」
　スピーカーの不具合か、断線か
「治療内容」
　スピーカーを交換しました
「コメント」
　組み立ての際に、両手・両足・頭の前後のはめ込みに苦労しました

診療ケース3【クレーンゲーム】
「症状」
　クレーンの上下が動かない
　前後左右の動きがおかしい（動かない時がある）
「診断」
　上下前後左右の3個のモーターの不具合か、
　モーターに付いているピニオンギアの破損が原因か
「治療内容」
　上下動のモーターの交換とピニオンギア3個（すべてのモーター）交換しました
「コメント」
　クレーン上部にある本体部分の組み立てがモーターとギア（合計15個ほど）の
　組み合わせやクレーンの鎖の長さの調整などに苦労しました

2014年02月07日(金)12時23分

2013年12月の活動報告その2

12月に行った診療の一部をご報告致します。

診療ケース4【ガブリボルバー】
「症状」
　音が出ない
「診断」
　スピーカーの不具合か
「治療内容」
　スピーカーへの配線が切れていました
　新しい配線で接続しました
「コメント」
　賑やかな音が復活しました

診療ケース5【電子オルガン】
「症状」
　音が出ない
「診断」
　スピーカーは単体で正常
　電池BOXからの電圧が「0」でした
「治療内容」
　電極の液漏れによる腐食で電流が流れていません
　電極の磨きと清掃を行いました
「コメント」
　正常に音が出ました

診療ケース6【パトカー】
「症状」
　音が出ない
「診断」
　スピーカーの不具合か　その他に異常なし
「治療内容」
　スピーカーの不具合でしたので交換しました
「コメント」
　歳末パトロールに間に合いました

2014年01月06日(月)17時17分

2013年12月の活動報告その1

12月に行った診療の一部をご報告致します。

診療ケース1【ふりふりキューピー】
「症状」
　まったく動かない
「診断」
　モーター駆動用ドランジスタが焼損している様子
「治療内容」
　モーター端子に並列に付いている電解コンデンサの足が
　カバーを閉じることで挟まれて切れてショートした。
　そのため、モーター駆動用トランジスタが焼損したもの。
　ショートしないように配線を固定し、更にトランジスタを交換して回復しました
「コメント」
　可愛い動きが復活しました

診療ケース2【ミッキーのサンタ】
「症状」
　音が途中で切れる。足も動かない
「診断」
　スピーカーと内部のモーターは単体では正常に作動している
　配線が切れているのではないか
「治療内容」
　ON-OFFのスイッチの接触不良でした。ハンダのつけなおし
　内部のハンダ付けの数カ所にハンダくずが付着しており、取り除きました
「コメント」
　音声と動きが戻り、クリスマスに間に合いました。

診療ケース3【サンリオ　キティちゃん　レジスター】
「症状」
　スイッチを入れても反応しない
「診断」
　電池BOX内が液漏れで電極が腐食していました
「治療内容」
　電極の磨きと清掃
「コメント」
　遊び終わったらスイッチをOFFにして下さい
　ONのままだと液漏れの原因になります

2014年01月06日(月)17時06分

2013年11月の活動報告その2

11月に行った診療の一部をご報告致します。

診療ケース4【にぎやかドライブ坂道ドライブ】
「症状」
　両方とも動きが悪い
「診断」
　坂道ドライブはプラスチックギアの不良の様子
　にぎやかドライブはモーターの動きが不調
「治療内容」
　坂道ドライブは破損したギア2個交換しました
　にぎやかドライブは電池BOX内端子のサビを落とし清掃しました
「コメント」
　両方とも活発な動きが復活しました

診療ケース5【クリスマスキューピー人形】
「症状」
　動かない
「診断」
　モーターの作動はしている
　電池BOXからの電圧も正常
「治療内容」
　ドライブギアが破損しており、交換しました
「コメント」
　クリスマスに間に合いました

診療ケース6【700系新幹線のぞみ】
「症状」
　音が出ない
「診断」
　スピーカーそのものか配線の不具合の様子
「治療内容」
　スピーカーは異常ないが、しっかり固定されていないため、配線の接触不良でした
　スピーカーを固定し、ハンダ付けをしなおしました
「コメント」
　音声が元気に復活しました

2013年12月08日(日)17時48分

2013年11月の活動報告その1

11月に行った診療の一部をご報告致します。

診療ケース1【ダックス犬】
「症状」
　声が出ない　しっぽが動かない
「診断」
　電池BOXは汚れもなく正常の電圧が出ている
　途中に断線がある様子
「治療内容」
　頭部へつながる配線が2本断線。ハンダ付けにて結線しました
「コメント」
　かわいい動作が復活しました

診療ケース2【ボンゴ（電子式）】
「症状」
　出たり出なかったり音の出が悪い
「診断」
　スピーカーの不具合か
「治療内容」
　スピーカーを交換しました
「コメント」
　同一サイズのスピーカーがなく、代替品にしましたので音が少し小さくなりました

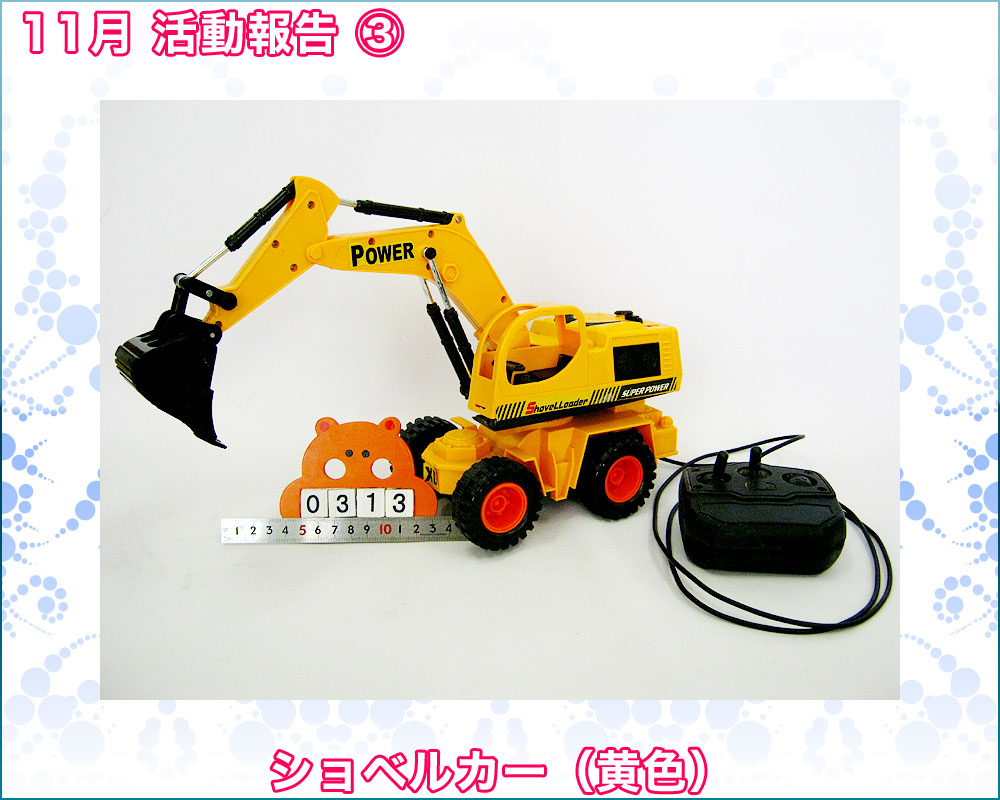

診療ケース3【ショベルカー】
「症状」
　動いたり止まったりして動きが悪い
「診断」
　電池BOX内が液漏れで汚れている
　配線のあちこちで接触不良がある
「治療内容」
　電池BOX内の磨き、清掃と接点のハンダ付けのし直し
「コメント」
　新しい電池を使用し、長い間使わない時は電池を外して下さい

2013年12月08日(日)17時40分

2013年10月の活動報告

10月に行った診療の一部をご報告致します。

診療ケース1【プラレールアナウンスステーション】
「症状」
　新しい電池を入れても声が出ない

「診断」
　電源、スピーカーともに異常なし
　基盤の不具合か配線の中途断線と思われる

「治療内容」
　IC基盤の一部に腐食があり、その部分の磨きと清掃を行いました

「コメント」
　正常に作動し、駅名のアナウンスが流れました
　ジュースをこぼしたのかな？

診療ケース2【ミッキーマウスパソコン】
「症状」
　画面とタッチパネルは正常に作動するが、マウスが機能しない

「診断」
　マウス内部異常かコードの断線と思われる

「治療内容」
　マウス内部のマイクロスイッチが故障していました
　交換しました

「コメント」
　本物のミッキー"マウス"になりました

診療ケース3【指人形の家族】
「症状」
　一家の6体とも揃って指を入れるところがボロボロにになっていて動きがスムーズに出来ない

「診断」
　着物を脱がして補修するしかない
　
「治療内容」
　体内の綿を加えて縫いこんで仕上げました

「コメント」
　一家揃っての上演が待ち遠しいです

2013年11月14日(木)10時00分
